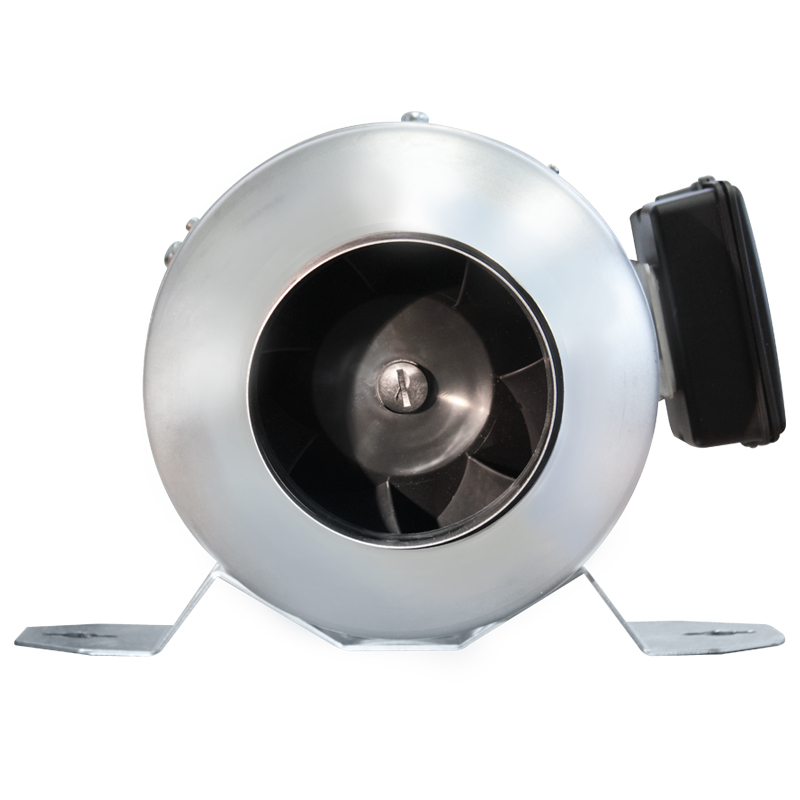

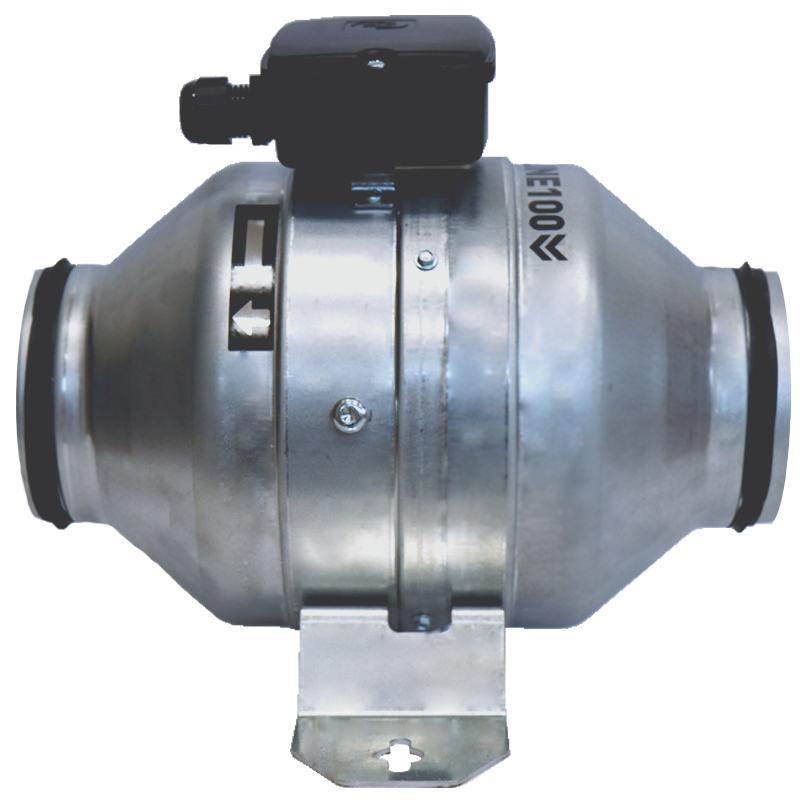

Канальный вентилятор Soler Palau JETLINE-100
Советуем
- Previous
- Next
Низкий уровень шума
Электродвигатели крепятся к корпусу при помощи резиновых “сайлент-блоков”, которые предотвращают передачу вибраций на корпус и обеспечивают пониженный шум от вентилятора.
Электродвигатели крепятся к корпусу при помощи резиновых “сайлент-блоков”, которые предотвращают передачу вибраций на корпус и обеспечивают пониженный шум от вентилятора.
Кронштейн в комплекте.
Оборудование поставляется в комплекте с крепежным кронштейном.
Оборудование поставляется в комплекте с крепежным кронштейном.
Компактные размеры
Компактные размеры и малая высота корпуса вентилятора достигается благодаря специальной конструкции монтажного кронштейна и боковому расположению клеммной коробки.
Компактные размеры и малая высота корпуса вентилятора достигается благодаря специальной конструкции монтажного кронштейна и боковому расположению клеммной коробки.
Описание
Вентиляторы серии JETLINE отличаются компактными размерами, самой наименьшей высотой корпуса среди всех известных центробежных канальных вентиляторов на данный момент. Это крайне удобно при монтаже в скрытом пространстве стен и потолков.
Они обладают высокой производительностью, низким уровнем шума и компактными размерами. Стандартный модельный ряд с производительностью от 260 до 1600 м3/ч. Низкопрофильные корпуса изготавливаются из оцинкованной листовой стали. Специальный монтажный кронштейн и боковое расположение клеммной коробки не увеличивают общую высоту вентилятора.
Крыльчатка оптимизированной конструкции, направляющий аппарат и диффузор на выходе воздуха изготовлены из пластика и придают вентилятору лучшую аэродинамику и пониженный уровень шума.
Воздухонепроницаемое соединение металлического корпуса и пластикового направляющего аппарата предотвращает утечки воздуха. Патрубки входа и выхода воздуха оборудованы резиновыми уплотнителями. Электродвигатели крепятся к корпусу при помощи резиновых “сайлент-блоков”, которые предотвращают передачу вибраций на корпус вентилятора и обеспечивают пониженный шум от вентилятора, даже при регулировании производительности. Рабочие температуры от -20°С до +60°С.
Электродвигатели: Вентиляторы комплектуются электродвигателями переменного тока с внешним ротором. Класс защиты IP44, класс изоляции F, со встроенной термозащитой с ручным перезапуском.
Параметры электропитания: 1ф – 230В – 50Гц
Вентиляторы имеют возможность регулирования скорости напряжением.
Клеммная коробка имеет класс защиты IP55, ее боковое расположение не увеличивает общую высоту вентилятора. Положение клеммной коробки легко изменяется на месте монтажа.
Монтажный кронштейн поставляется в комплекте с вентилятором.
Подключение вентилятора S&P JETLINE 100
Вентилятор предназначен для использования в системах вентиляции и должен применяться в среде обычного, чистого воздуха, без каких-либо примесей. Не используйте данный вентилятор во взрывоопасной и коррозийной среде.
Не рекомендуется использовать вентилятор для отвода воздуха от кухонных вытяжных зонтов, мангалов, каминов и химических шкафов.

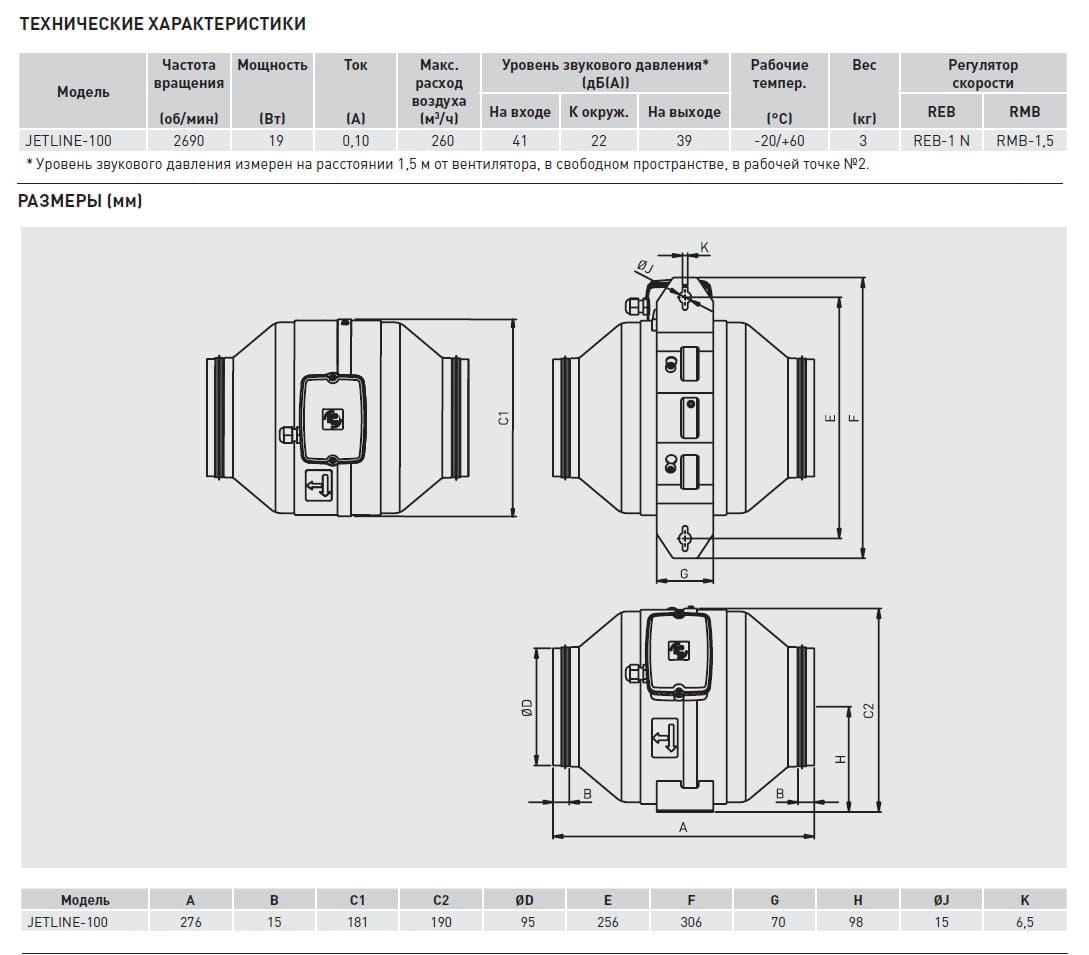

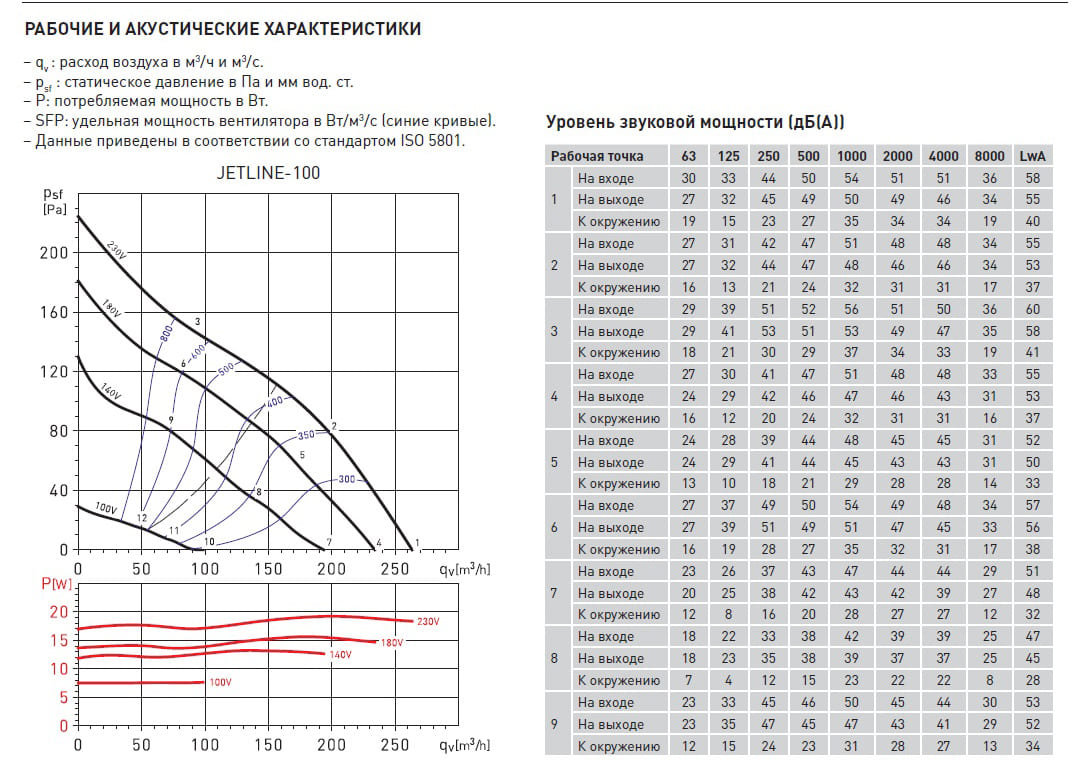

Характеристики
|
Присоединительный диаметр (мм)
|
95 |
|
Диаметр (мм)
|
100 |
|
Макс. площадь помещения, м2
|
65 |
|
Уровень звукового давления (дБ(А))
|
22 |
|
Макс. расход воздуха (м3/ч)
|
260 |
|
Класс защиты IP
|
IP44 |
|
Материал
|
Металл/Пластик |
|
Страна производитель
|
Испания |
|
Ток (А)
|
0.1 |
|
Класс изоляции двигателя
|
F |
|
Диаметр воздуховода (мм)
|
100 |
|
Частота вращения (об/мин)
|
2690 |
|
Макс. рабочая температура (°С)
|
60 |
|
Тип термозащиты
|
Встроенная |
|
Регулятор скорости (REB)
|
REB-1 |
|
Мин. рабочая температура (°С)
|
-20 |
|
Регулятор скорости (RMB)
|
RMB-1,5 |
|
Тип
|
Канальный |
|
Вес (кг)
|
3 |
|
Осевой\Центробежный
|
Центробежный |
|
Вытяжной\Приточный
|
Вытяжной |
Файлы
Полная техническая информация
614,1 кб
Видео (2)
